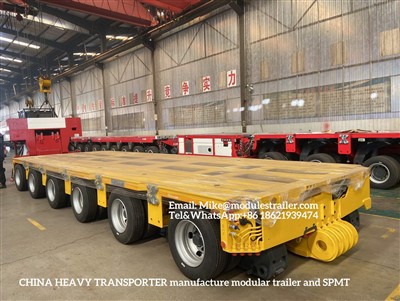

Hydraulisk lågbäddsvagn består av hydraulisk fjädring, ramchassi, axel, däck, fälg, styrmekanism och lyftmekanism, kraftpaket, kontrollbox. Denna lågbäddsvagn är hydraulisk styrning och lyft, fjädringsslag 600 mm. Kapacitet 36 ton per axel, hjulbas 1550mm, bredd 2990mm, Min Höjd 770mm. Denna hydrauliska lågbäddsvagn kallas också för hydraulisk multiaxel, hydraulisk plattformsvagn och modulvagn.

1. Översikt

Kombinerad hydraulisk serie full trailer består av rörlig ändbalk, enhetsfordon och längsgående och tvärgående delar. I strukturen antar den ramen av en huvudbalk av nivåblock och galler av enkelboxtyp, 215/75R17.5 hydraulisk fjädring med litet däck med stöd vid tre punkter eller fyra punkter; hydraulisk fullhjulsstyrning eller kontrollstyrning och helhjulsbromsning med dubbelrör. Därför har släpvagnen egenskaperna låg plattformshöjd, lika hjulaxellast, liten svängradie, god trafikförmåga på smal plats och bekväm backning. Dessutom kan plattformens höjd justeras med viss självlastnings- och självlastningsförmåga. När fordonet körs i upp- och nedförsbacke och lutning kan karossen justeras för att säkerställa nivån så långt som möjligt för att undvika risken för vältning vid lastning av lasten med hög tyngdpunkt.

De bästa fördelarna med släpvagnen i denna serie: användaren kan utföra motsvarande kombination beroende på lastens olika vikt, längd och bredd för att uppfylla transportkraven samt minska transportkostnaderna och förkorta transportcykeln under tiden.

Om den rörliga svanhals-, vridskivan eller konkava modulen speciellt tillverkad av tillverkaren kan utrustas, kan släpvagnen utvecklas till hydraulisk påhängsvagn, rörlig släpvagn eller konkav plattformsvagn för att transportera strukturerna med superlängd eller laster med överhöjd.

Släpvagnen kan användas för att transportera stora och hela stora delar som är obehagliga att demontera inom områdena elkraft, kärnkraftsindustri, vattenteknik, gruv- och metallurgi, maskiner, kemiteknikbyggnad och markbyggnadsavdelning.

2. Teknisk ritning och specifikationer

Fyraxlad modulvagn

6 axlade linjer modulär trailer

3. Struktur

Ramen är sammansatt av enhetsram, halvenhetsram, rörlig ändbalk och anslutningsdelar. Semi-enhetsramar kan skarvas i tvärriktningen till enhetssläpvagnen, och kan också skarvas i tvärriktningen till tre tandem kombinerad helvagn med enhetsfordon. Förutom att användas självständigt kan det rörliga ändbalkenhetsfordonet skarvas i längdled eller i sidled med ett annat enhetsfordon (eller semienhetsfordon), eller demontera styrbalken och bädda in vilomodulramen mellan de två enhetsfordonen för att öka dess plattformslängd och lastvikt.

Ramen är ett svetsstycke för rutnät, som antar en balkstruktur.

Tvärbalk och dess stöd är svetsade på båda sidor av lådans huvudbalk eller ena sidan av I-balken på halvenhetsramen. Det finns stödbalk mellan tvärbalkar för anslutning för att montera upphängningsbalken. Enhetsram eller semienhetsram är anslutna med rörlig ändbalk genom anslutningsdelarna såsom bultar och stiftaxel, med boggi, styrhydraulikcylinder och kontrollbox monterade för att bilda två tandem av styrbalk, och sidostyrbalk ska monteras på tre tandem rattbom. Den utskurna ventilen på det hydrauliska upphängningsröret och sidolådan som används av säkerhetsventilen är monterade vid tvärbalkens ände av ramen, kort öppning finns på ramens webbdel för att arrangera styrstång, modulestrailer.com

Hydrauliskt lyft 3-punktsstöd

Vi kan se från den hydrauliska teoriritningen att varje suspensionsoljecylinder är ansluten till två oljerör. En av dem är nr 9, en annan är nr 10. Varje släpvagn har rör nr 9 och nr 10 på sin vänstra och högra sida. Röret i No.9 är anslutet med rör No.8 som har en stoppventil. När 3-punktstödsmönster används ska stoppventilen i nr 8 vara öppen. När 4-punktstödsmönster används ska stoppventilen stängas av. Pipe No.10 används för att bilda höger och vänster stödpunkter, medan rör No.9 används för att bygga bakstödspunkter. När en viss stödpunkt behövs ska avstängningsventilerna på tillhörande rör i sidoboxen vara öppna och de andra avstängningsventilerna på de andra rören ska stängas av. Ta 3+3 axelvagn som ett exempel, när den kombineras kommer de fyra oljecylindrarna på den främre vänstra sidan att bli den vänstra stödpunkten. Under detta tillstånd ska avstängningsventilen ansluten till rör nr 10 i den vänstra styrboxen vara öppen och avstängningsventilen ansluten till rör nr 9 i den andra sidolådan bör stängas av. Med samma teori blir de fyra oljecylindrarna på den främre högra sidan den högra stödpunkten. Så stoppventilen ansluten till rör nr 10 på den högra styrboxen ska vara öppen och stoppventilen ansluten till rör nr 9 i den andra sidolådan ska stängas av. De fyra cylindrarna på de två sista axlarna bildar den högra upphängningen, stoppventilerna kopplade till rör nr.9 och rör nr.8 ska vara öppna. Samtidigt ska avstängningsventilerna kopplade till rör nr 10 stängas av.

Hydraulisk svanhals

Tillbehör

+Grävmaskinsdäck

+Fartygsdäck med hydraulisk breddning

+Flatbäddsdäck

+Tornadapter

+Högpresterande Power Pack-enhet

+ Bladlyftare

Vad gör den unik?

Det bredaste sortimentet för tunga belastningar

Sömlös interoperabilitet

Motoriserade axlar - på och av

Komplett utbud av tillbehör

Tillverkning på hög nivå

Det bästa korrosionsskyddet på marknaden

Varje modulär boggi har minst ett integrerat hydrauliskt styrsystem. Kunden kan välja mellan standard- eller motstyrning. Styrningen styrs antingen av en svanhals eller av en dragstång.

De fritt åtkomliga styrstängerna ger enkel och säker anpassning av styrvinklarna. Fjärrstyrning med trådlös eller fjärrkontroll är en del av grundkonfigurationen.

Jämfört med knogstyrda axlar har körhöjden på pendelaxlar ingen inverkan på axelspåret.
